U型鋼支架是一種橫截面形狀像英文字母“U”的鋼鐵。各國生產的U型鋼的斷面形狀、幾何參數以及材質等有所不同。 29U型鋼支架具有高初撐力、支護強度大、安裝簡易、不易變形等優點，因此常用于制造巷道可縮性金屬支架，作礦井巷道、礦井巷道二次支護、以及穿山隧道的支 撐支護等用途。礦用支撐鋼主要用于礦井支護，制作U型鋼支架 U型鋼支架可按圖紙加工，質量穩定安全可靠 證件齊全。
U型鋼支架的型號具體參數：
U18型U型鋼支架 高度：99mm 厚度：10mm 理論重量：18.96kg/m

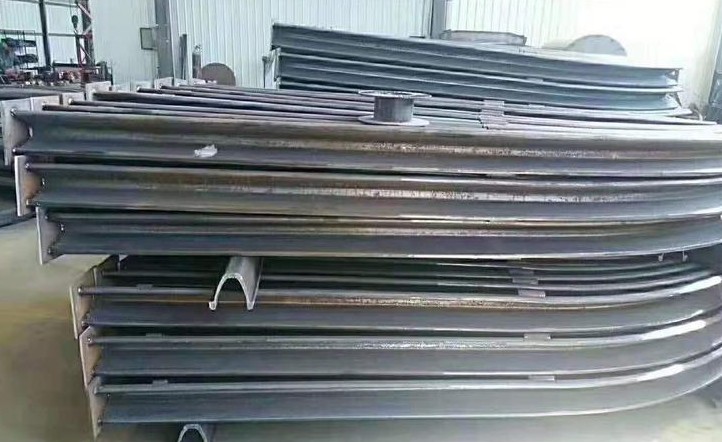

U25型U型鋼支架 高度：110mm 厚度：17mm 理論重量：24.76kg/m
U29型U型鋼支架 高度：124mm 厚度：16mm 理論重量：29kg/m
U36型U型鋼支架 高度：138mm 厚度：17mm 理論重量：36kg/m
U型鋼支架主要特點：
1、U型鋼支架承受壓力大,支撐時間久,具有易安裝不易變形等特點。
2、U型鋼支架較其他剛性支架具有可縮性和穩定可靠的承載能力適應松軟圍巖的載荷和變形。
3、U型鋼支架斷面利用率高支架支回方便維修量小。
4、U型鋼支架回收復用率高,減少坑木使用,環保效益十分明顯。
U型鋼支架結構組成：
1.頂梁。頂梁為圓弧拱形，其數量視巷道斷面大小、支架受力、運輸條件的不同有1節和多節之分。
2.柱腿。柱腿有3種形式，一種是上部為圓弧形，下部為直線段；第二種是全部為曲線形，且只有一個曲率半徑；第三種是全部為曲線形，但有兩個曲率半徑。柱腿下面焊有底座，底座的大小視底板軟硬而定；
3.連接件。連接件是支架節與節間的卡緊裝置，可以起節間的連接作用，還可以將連接的兩節型鋼接頭部分壓緊，提供預緊力，使U型鋼之間具有摩擦力，從而保證拱形支架具有一定的工作阻力和一定的可縮量。
4.架間拉桿。架間拉桿的作用是增強支架整體相對穩定性，將支架從縱向聯接起來，形成整體。
5.背襯材料。背襯材料是U型鋼支架與圍巖之間的填充材料，目的是在于使U型鋼支架與圍巖接觸緊密，改善支架的受力狀況，提高其承載能力并保持圍巖的穩定性。
